Descrizione
SPECIFICHE
Marchio: SZYTF
Numero di modello: HC-SR501
Teoria: Sensore di Hall
Materiale: Miscela
Utilizzo: Sensore di posizione
Tipo: Biosensore
Produzione: Sensore digitale
Origine: La Cina continentale
is_customized: SÌ
Scelta: SÌ
semi_Scelta: SÌ
Descrizione del prodotto

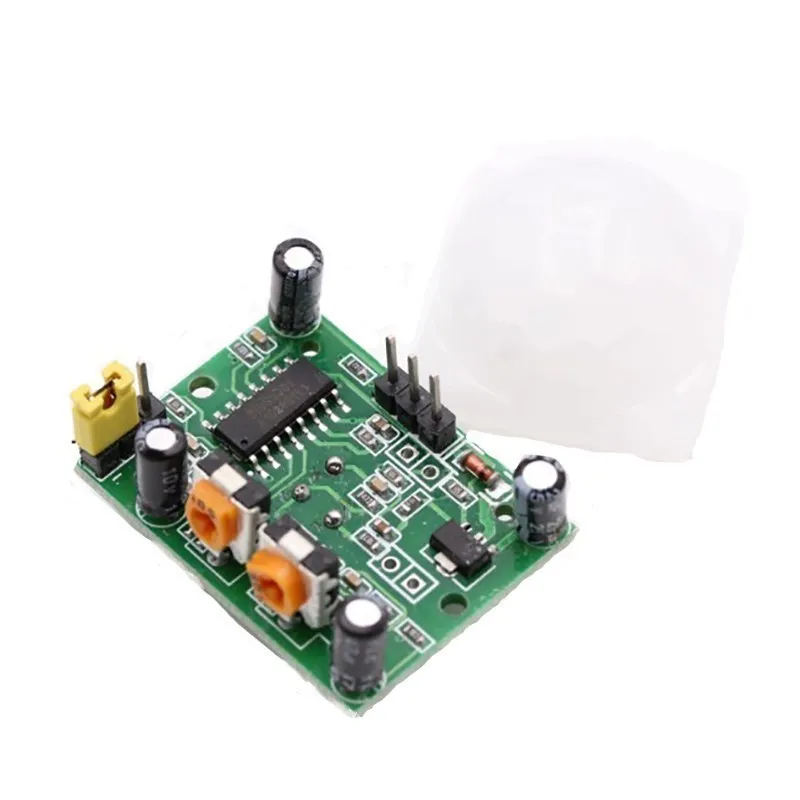

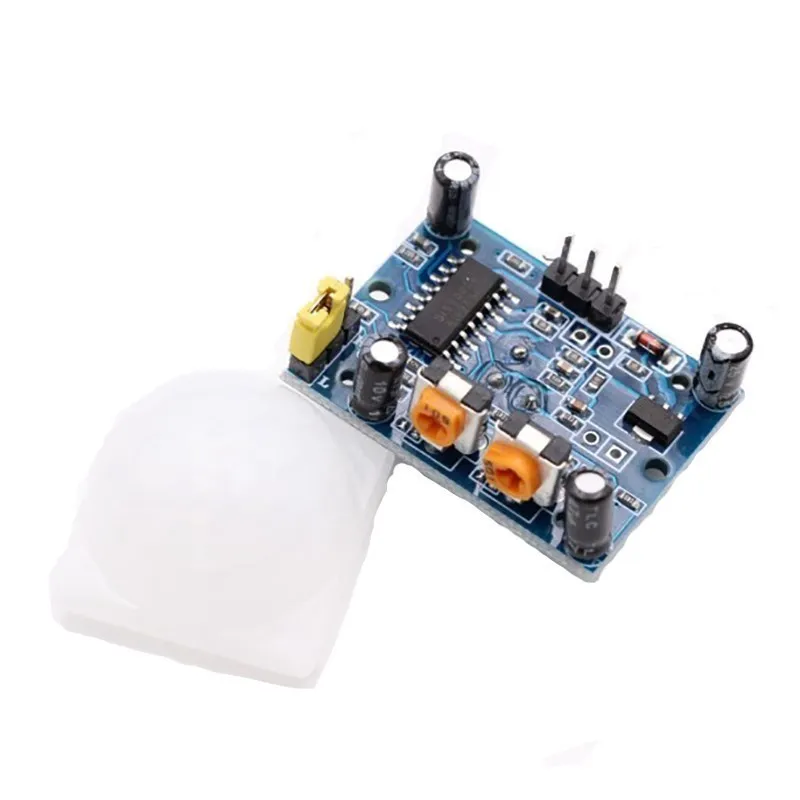

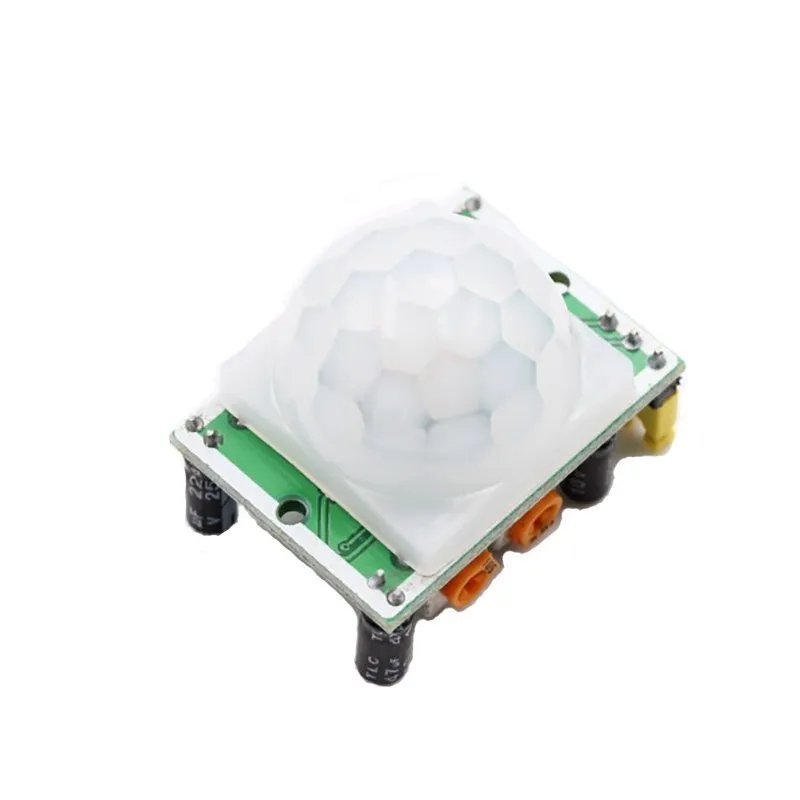

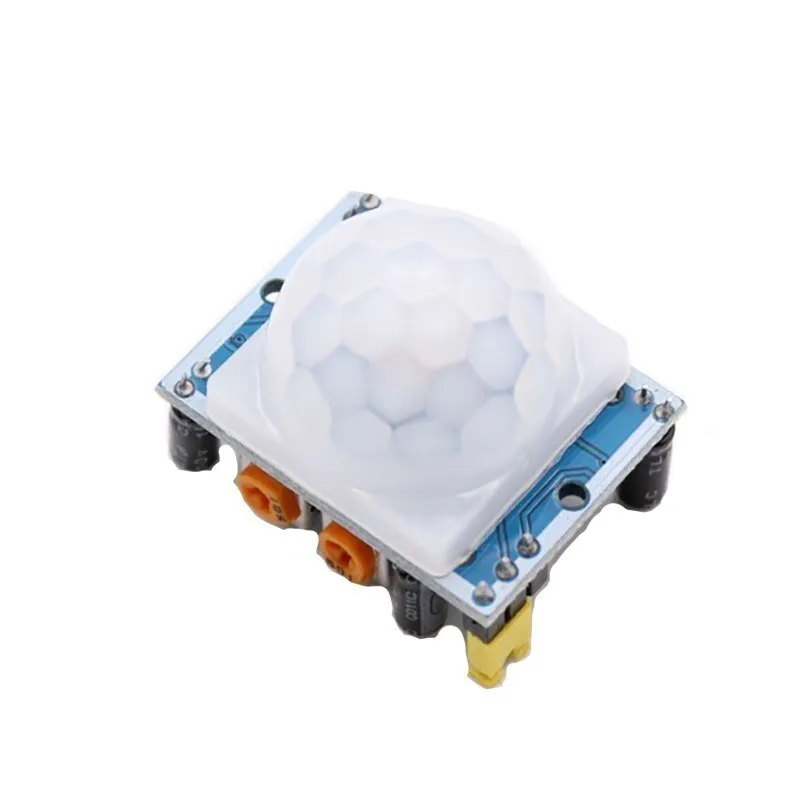

HC-SR501
1. Tensione di lavoro: DC5V a 20V
2. consumo energetico statico: 65
livello di uscita: alto 3.3V, basso 0V
4. tempo di ritardo: regolabile (0,3 sec ~ 18 sec)
5. il tempo di embargo: 0.2 secondi
6. modalità trigger: l non ripetibile, h può essere ripetuto, il valore predefinito per h
7. Campo di induzione: angolo del cono inferiore a 120 gradi, fino a 7 metri
8. temperatura di esercizio: -15~+70
9. Dimensioni PCB: 32*24 mm, foro vite 28 mm, diametro vite 2 mm, induzione delle dimensioni dell'obiettivo: (diametro): 23 mm (impostazione predefinita)
Caratteristiche:
1. automatico: quando qualcuno entra nel campo di rilevamento viene immesso ad alto livello, le persone che escono dal campo di induzione vengono automaticamente ritardate in chiusura ad alto livello. Livello di uscita basso.
2. controllo luce (opzionale): modulo per riservare una location, è possibile impostare il controllo foto, oppure luce forte durante il giorno senza induzione. Il controllo della luce è una caratteristica opzionale, la fotoresistenza di fabbrica non è installata. Se lo desideri acquista la fotoresistenza già installata.
3. due modalità di trigger: l non ripetibile, h può essere ripetuto. L'opzione Jumper è predefinita su h.
A. Modalità di trigger non ripetibile: dopo che il livello di uscita del sensore è alto, il tempo di ritardo è terminato, l'uscita cambierà automaticamente dal livello alto a quello basso.
B. può ripetere il modo attivato: quell'output di induzione ad alto livello Hou, nel paragrafo del tempo di ritardo all'interno, se c'è un essere umano nel suo range di induzione all'interno delle attività, il suo output sarà mantenuto ad alto livello, finché le persone non lasciano Hou, solo il ritardo sarà alto livello diventerà basso livello (il rilevamento da parte del modulo di induzione di ogni attività temporale verrà automaticamente esteso al paragrafo relativo al tempo di ritardo e, infine, alle attività del tempo per il tempo di ritardo dei punti di partenza).
4. tempo di blackout di induzione (impostazione predefinita: 0,2 sec): dopo ogni induzione dell'uscita del modulo di induzione (livello alto, livello basso), è possibile impostare immediatamente un tempo di blackout, durante questo tempo il sensore non riceve alcun segnale dal sensore. Questa funzione può essere ottenuta (uscita del sensore e tempi di blocco) l'intervallo tra i lavori, può essere applicata ai prodotti di rilevamento degli intervalli; allo stesso tempo questa funzione può inibire il carico di vari disturbi in fase di commutazione.
5. ampio intervallo di tensione operativa: tensione predefinita da DC5V a 20V
6. consumo energetico: corrente di riposo 65, particolarmente adatta per apparecchi alimentati a batteria.
7. uscita del segnale di alto livello: può essere facilmente agganciata al circuito.

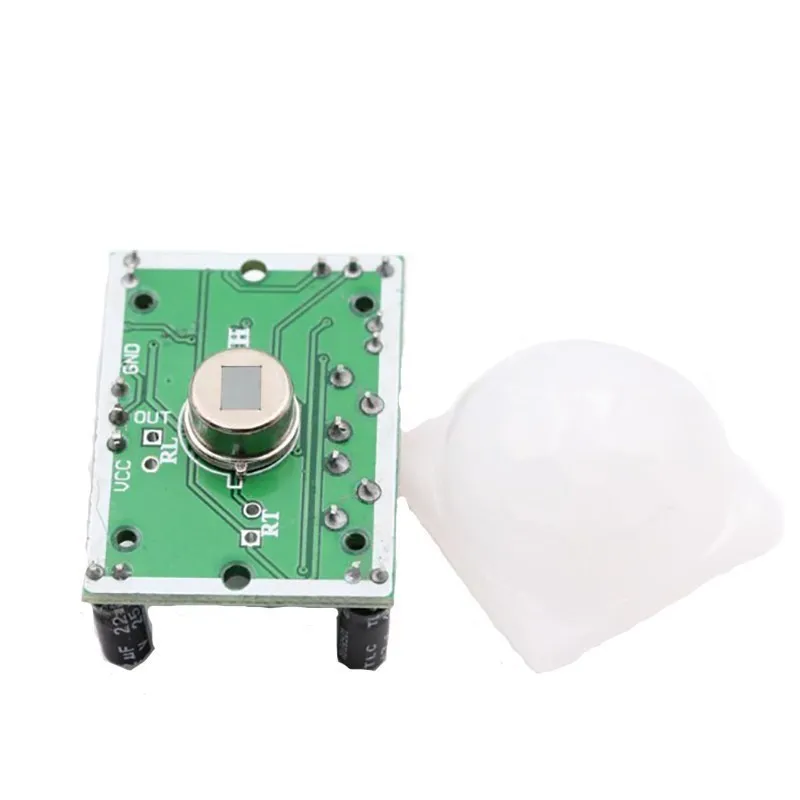

1: alimentatore
2: output ad alto e basso livello
3 potenza negativa
H: trigger ripetibili
L: trigger non ripetibili
CDS: Controllo foto
Istruzioni per l'uso:
1. Il modulo a induzione si accende per circa un minuto dopo l'inizializzazione, questo modulo può emettere intervalli di tempo 0-3, un minuto dopo essere entrato in standby.
2. La luce solare diretta dovrebbe essere evitata il più possibile come fonti di interferenza, come l'illuminazione a distanza ravvicinata della superficie del modulo dell'obiettivo, in modo da non introdurre segnali di interferenza malfunzionanti; utilizzando l'ambiente il più lontano possibile per evitare il movimento del vento, il vento causerà interferenze al sensore.
3. Il modulo di induzione utilizza la doppia sonda Yuan, la sonda della finestra per rettangolare, il doppio Yuan (a, Yuan b Yuan) si trova nella direzione più lunga delle estremità, pericolo umano da sinistra a destra o da destra a sinistra che cammina Shi, lo spettro infrarosso raggiunge doppio Yuan del tempo, e la distanza ha scarso valore, scarso valore più grande, induzione più sensibile, pericolo umano dal positivo alla sonda o da Shang a Xia o da Xia a sopra a Shi camminato, il rilevamento del doppio Yuan non corrisponde alla distanza dello spettro infrarosso di modifiche, nessun valore scarso, quindi l'induzione non è sensibile o non funziona; Pertanto, quando il sensore è installato, è necessario sondare le doppie direzioni e le direzioni delle attività umane il più parallele possibile, garantire che i passaggi umani abbiano una doppia induzione tramite sonde. Per aumentare l'angolo di rilevamento, questo modulo utilizza le lenti circolari, inoltre realizza sonde con sensori su tutti i lati, ma in entrambe le direzioni su e giù a sinistra e a destra c'è ancora un forte campo di induzione, la sensibilità deve essere installata il più lontano possibile secondo i requisiti di cui sopra.

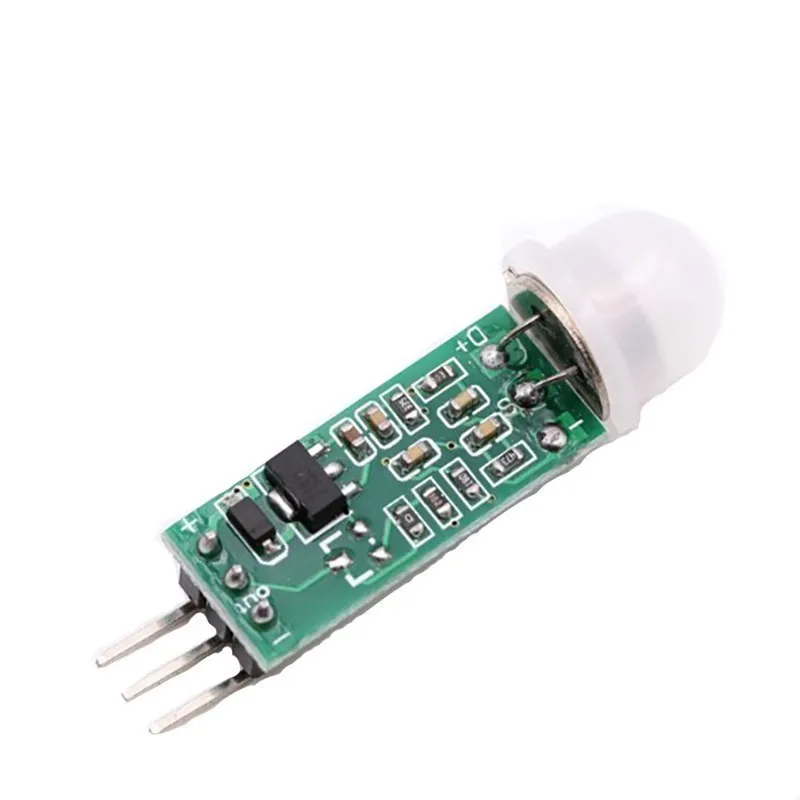

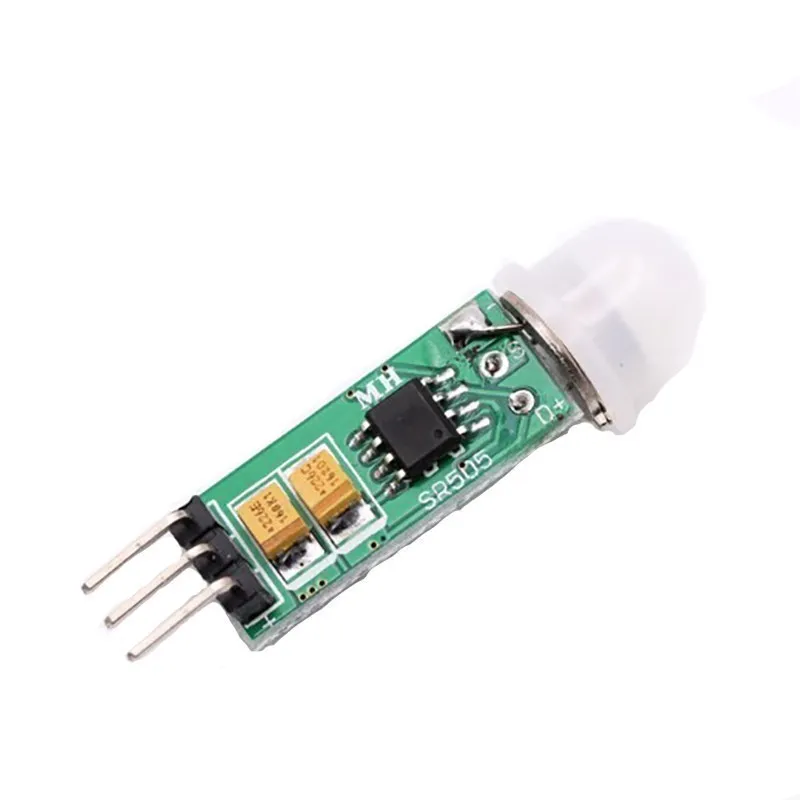

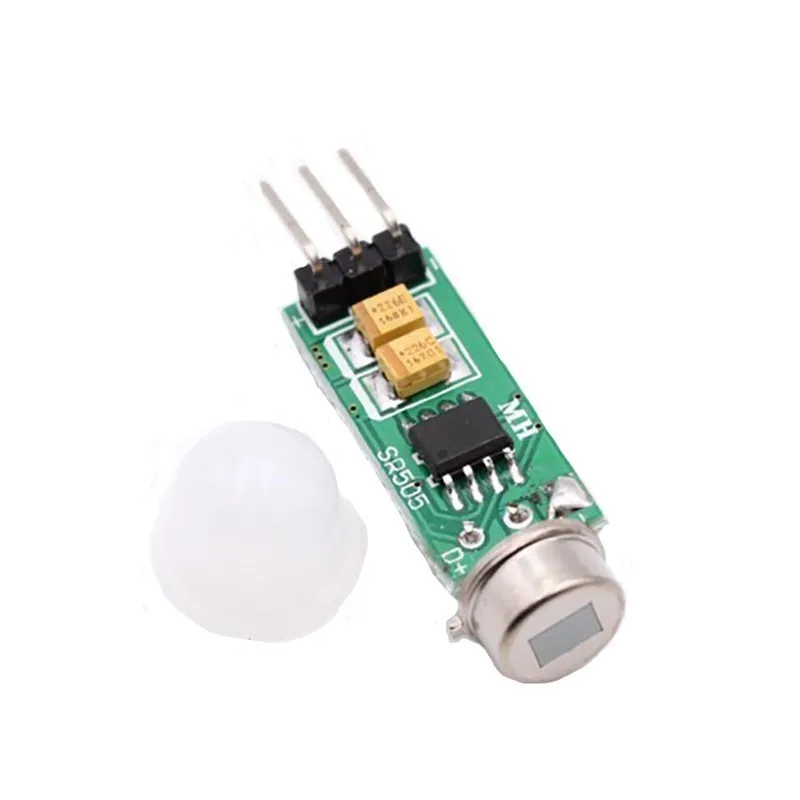

HC-SR505
Il modulo di rilevamento per corpi piccoli HC-SR505 si basa sulla tecnologia a infrarossi, prodotti di controllo automatico, alta sensibilità, alta affidabilità, modalità operativa ultra-piccola e a bassissima tensione. Ampiamente utilizzato in vari sensori automatici di apparecchiature elettriche, in particolare prodotti di controllo automatico alimentati a batteria.
Parametri tecnici:
Intervallo di tensione operativa: DC4.5-20V
Corrente statica: Livello di uscita: Alto 3,3V / Basso 0V
Trigger: trigger ripetibile (predefinito)
Tempo di ritardo: predefinito 8S + -30% (è possibile personalizzare l'intervallo di pochi decimi - decine di minuti)
Dimensioni PCB: 10 * 23mm
Angolo di induzione: angolo cono Distanza di induzione: 3 metri
Temperatura di lavoro: -20 - +80 gradi
Dimensioni lente sensore: Diametro: 10 mm (predefinito)
Corrente statica: Livello di uscita: Alto 3,3V / Basso 0V
Trigger: trigger ripetibile (predefinito)
Tempo di ritardo: predefinito 8S + -30% (è possibile personalizzare l'intervallo di pochi decimi - decine di minuti)
Dimensioni PCB: 10 * 23mm
Angolo di induzione: angolo cono Distanza di induzione: 3 metri
Temperatura di lavoro: -20 - +80 gradi
Dimensioni lente sensore: Diametro: 10 mm (predefinito)
Caratteristiche:
Induzione automatica: per accedere al campo di rilevamento dell'uscita è alto, le persone lasciano il campo del sensore automaticamente con ritardo alto, uscita bassa. Dimensioni ultra ridotte.
Trigger ripetibile: l'uscita del sensore alta, il periodo di ritardo, se c'è attività umana nel suo raggio di rilevamento, l'uscita rimarrà alta finché le persone non se ne andranno dopo il ritardo variabile alto lOW (il modulo sensore esteso automaticamente rileva il corpo umano dopo ogni attività un ritardo periodo e l'ultima volta che un evento è il punto di inizio del tempo di ritardo).
Ampio intervallo di tensione operativa: tensione operativa predefinita DC4,5 V-20 V.
Micropotenza: corrente di riposo
Segnale alto in uscita: facile aggancio e tutti i tipi di circuiti.
Applicazioni:
Lampade a induzione corporea
Giocattoli sensoriali per il corpo
Prodotti di sicurezza
Automazione e controllo industriale
Rilevamento automatico di apparecchiature elettriche
Controllo automatico alimentato a batteria

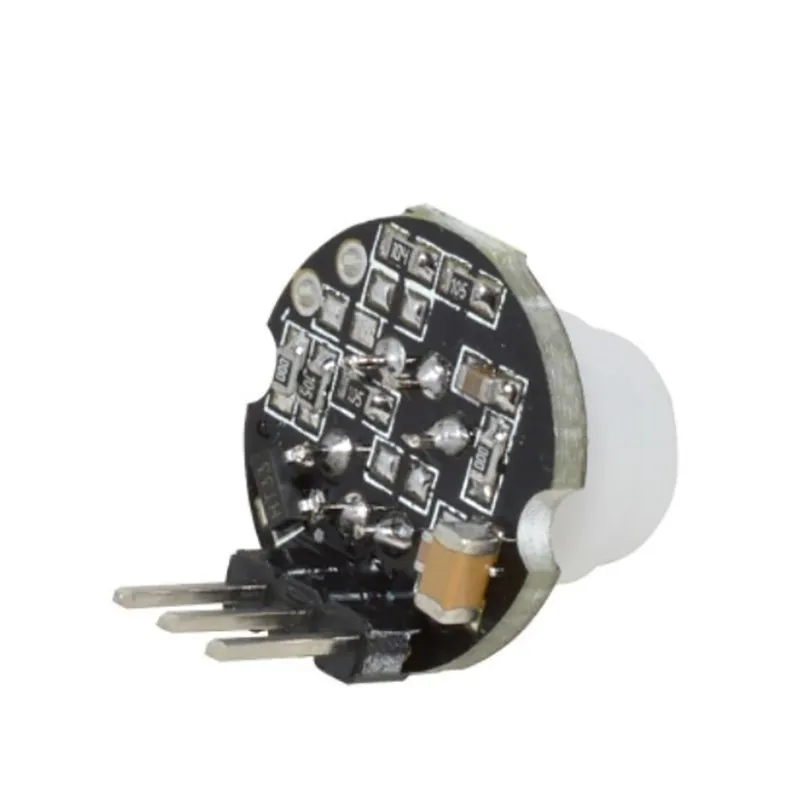

Sensore PIR Mini
Caratteristiche del prodotto:
1. Basso consumo energetico, dimensioni ridotte, facile da installare
2. Uso interno dell'elaborazione del segnale digitale, forte interferenza nei pozzi
3. Alta sensibilità, affidabilità e può essere ampiamente utilizzato nel circuito di rilevamento automatico
4. Modalità di attivazione ripetibile: ovvero, dopo che l'output di induzione è alto, nel periodo di ritardo, se il corpo si trova nel suo range di attività di induzione, l'output rimarrà alto fino al ritardo successivo al livello basso in cui la persona diventa bassa. (Ciò significa che il modulo di rilevamento rileva automaticamente un periodo di ritardo dopo ogni attività del corpo umano e utilizza l'ultimo tempo attivo come punto di partenza per il tempo di ritardo).
Parametri tecnici:
Tensione di esercizio: DC 2,7-12V;
Consumo statico di potenza:
Tempo di ritardo: 2 secondi;
Tempo di blocco: 2 secondi;
Modalità di attivazione: ripetibile;
Campo di rilevamento: angolo del cono ≤ 100 gradi, 3-5 metri; (a seconda dell'obiettivo specifico)
Temperatura di lavoro: -20 - + 60 ℃
Dimensioni della scheda PCB: 10mm * 8mm
Obiettivo del modulo: obiettivo piccolo
SR602
Parametri di lavoro:
Modulo sensore a infrarossi piroelettrico del corpo umano, modello: SR-602
Distanza di rilevamento: fino a 5 metri; consigliato 0-3,5 M.
Output: livello alto, H=3.3V, L=0V
Alimentazione DC: 3,3V-15V
Corrente di riposo: 20uA
Caratteristiche e utilizzi:
Questo modulo ha un'elevata sensibilità, una risposta rapida, un consumo energetico statico ridotto, dimensioni ridotte, facile da installare e installato.
L'obiettivo, l'intestazione del pin sono stati saldati e l'alimentazione viene fornita senza debug. Può essere utilizzato per luci con sensori corporei, allarmi, sicurezza, imaging on-demand per il controllo degli accessi, apparecchiature automatiche per l'agricoltura, la silvicoltura e l'estrazione mineraria.
Punti chiave:
1. Il tempo di uscita di alto livello di questo prodotto è regolabile, da 2,5 secondi a 1 ora, il tempo di uscita impostato in fabbrica.
È di 2,5 secondi e puoi cambiare un resistore su chip se devi cambiarlo. Si prega di leggere il valore di resistenza corrispondente al tempo di ritardo tipico.
Fare riferimento al modulo pertinente qui sotto.
2. Tempo di blocco, 2 secondi, non regolabile.
3. La fabbrica è definita come trigger ripetibile e non può essere modificata.
4. La tensione di alimentazione di questo modulo è compresa tra 3,3 V e 15 V e la tensione limite è compresa tra 2,8 V e 18 V.
5. La temporizzazione dell'uscita del modulo è: uscita ad alto livello per 2 secondi dopo l'accensione, quindi abbassarsi ed entrare in standby
stato. Se il tempo di ritardo viene modificato, il tempo in cui il modulo emette un livello alto dopo l'accensione aumenterà di conseguenza, il che può essere inteso come
Il tempo di avvio dopo essere entrati nello stato di funzionamento normale dopo l'energia elettrica aumenterà.
6. Dopo aver installato l'elemento fotosensibile, non funziona durante il giorno, funziona di notte, non contiene componenti fotosensibili e funziona tutto il giorno (non sono presenti fotodiodi sul modulo, da acquistare separatamente se necessario. Consigliato: normale fotodiodo F3 )
Si considera che non sia installato alcun elemento fotosensibile.
7. Questo modulo è molto sensibile, prestare attenzione alla posizione di installazione, cercare di evitare la fonte di radiazione della fonte di calore (uscita dell'aria/luce solare diretta)
8. La sensibilità di questo modulo è regolabile ed è necessario modificare un resistore sul chip. Si prega di leggere la tabella pertinente di seguito per i dettagli.
griglia.
9. Quando si salda con un normale saldatore da 220 V, è necessario scollegare l'alimentazione prima di saldare. Si consiglia di utilizzare
Saldatore a bassa tensione 24V tipo domestico a luce bianca 936.
10. Se si segue l'MCU e si collega la lampada, leggere lo schema del circuito di riferimento di seguito.
